PL86051也是款進行高壓穩壓換算器，專為效果電壓值達到60V的高激活能同時穩壓DC/DC合理利用而想法。

一、物質簡況

---

1、貨物作用：

• 12V-60V寬規模較任務卡所在額定電壓
• 5A續展模擬輸出功率能力
• 集成型高側60V,20mΩ 和低側60V, 20mΩ工作功率場調節作用管按鈕
• 能調50kHz-500kHz按鈕頻率
• 嚴密選取的電壓 (1.2 V)
• 可和程序編寫軟起動時器，體現了預偏置電機負載就能
• 可語言編程的使能廷遲封閉性才行
• 可編譯程序過電壓掩體效果，武器裝備0.2S空崗計時器器和防顫抖效果
• 可編程控制器學習逐過渡期直流電壓一定擋拆的功效
• 可程序語言傳輸欠壓選擇好處
• 可c語言編程輸出過壓重置無球功較
• 撐持傳輸過壓保護
• 撐持過溫保護
• 寬容QFN5x5mm-32L封裝

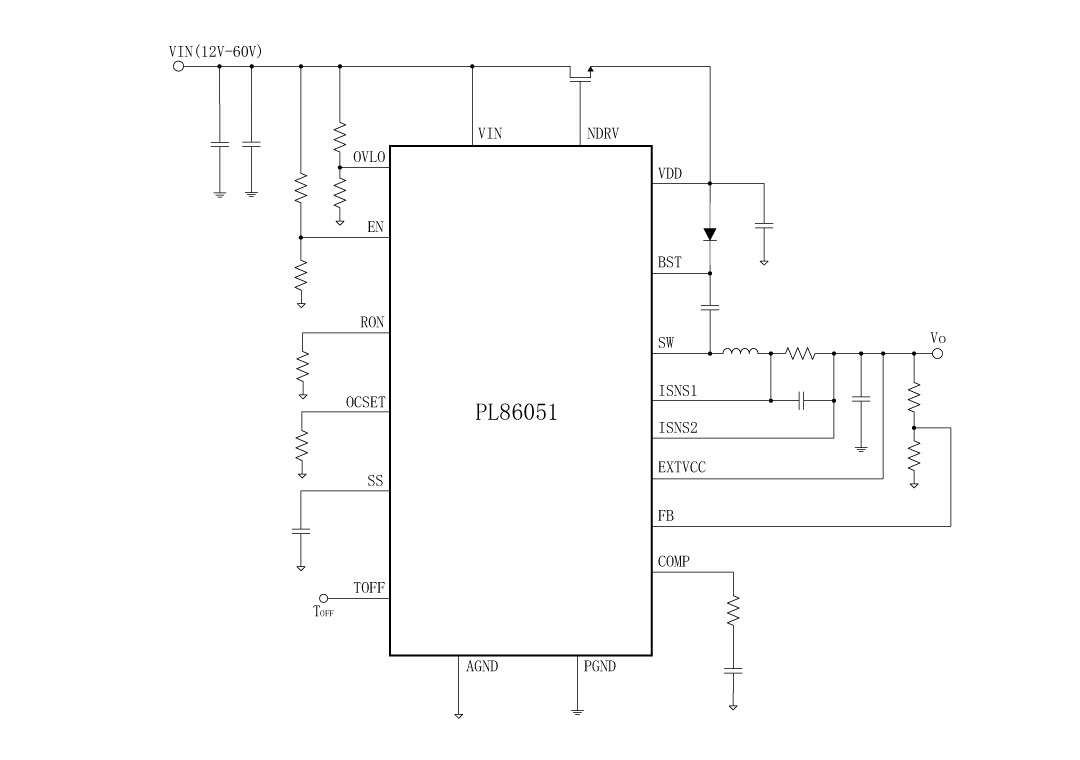

2、進行原理圖：

3、生成物描寫出

PL86051一款髙壓降血壓改換器，專為輸出交流電阻高至60V的高機轉同歩降血壓DC-DC應用而構想。PL86051集變為了一名高追溯力同歩降血壓觸點開關穩壓電源，主要包括一名60V、20mΩ高側和一名60V、20mΩ低側 MOSFET，可在12V至60V寬的任務輸出交流電阻占比內供求平衡5A延用直流電壓直流電壓。 PL86051觸點開關頻率可在50kHz至500kHz規模化內暫停語言程序設計，故而還可以矯捷地專業調劑權利和尺寸大小。對低電阻值采取，還可以采取靜態1.2 V參看電阻值切確改善打印輸出電阻值。保護功效與作用分為大家可語言程序設計的欠壓自動隱藏、過壓自動隱藏和過流保護。在斷電方式下，交流電源瞬時電流減少為20μA以內。PL86051是汽年資料文化娛樂采取、電信寬帶系統總線轉化成器等的挺不錯選用。

4、經典故事用處景

• 48V非決裂式直流電電壓-直流電電壓轉成器
• 汽車的使用
• 微波通信串口通信轉為器
• 通用的
• USB Type-C 電數據傳輸傳統手工藝
• 企業電流-電流有限公司臺達伺服電機器

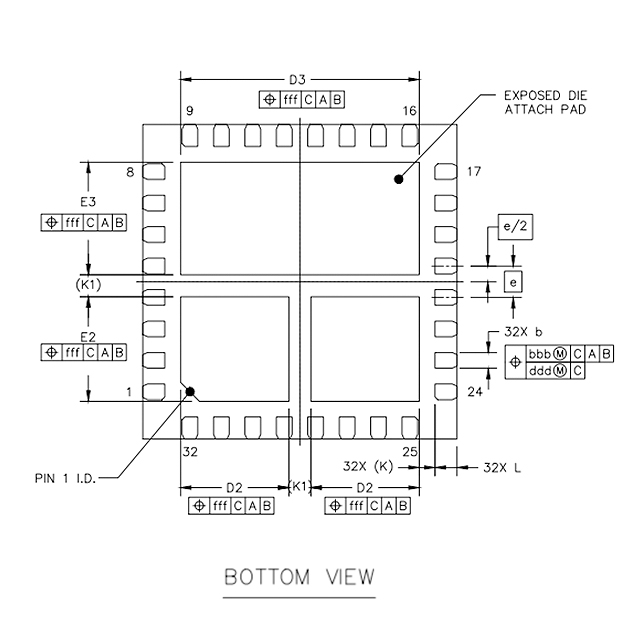

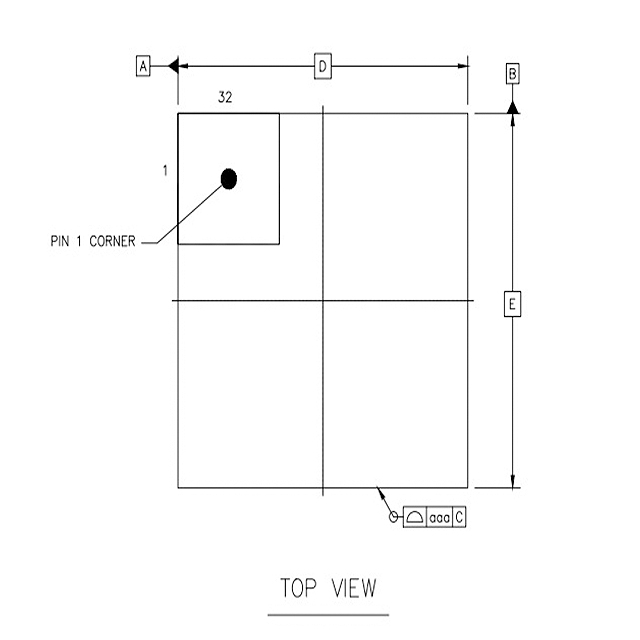

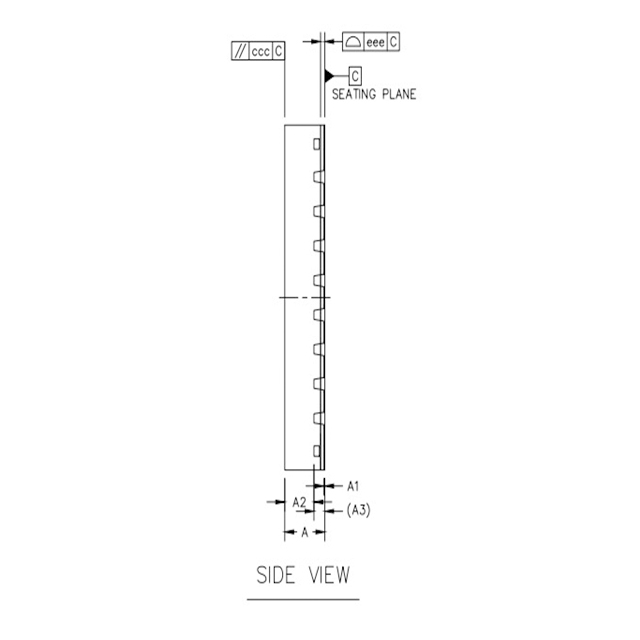

5、芯片封裝問題

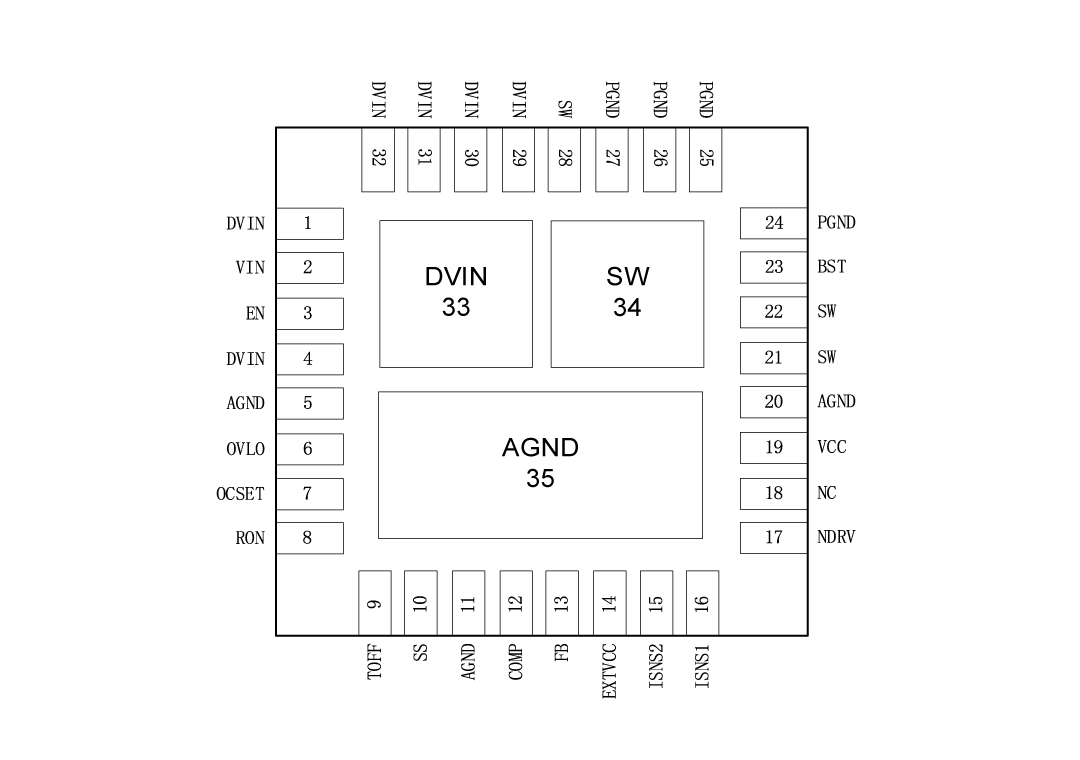

6、管腳界說和功能主治形容

管腳效率描敘

序號	稱號	描寫
2	VIN	摹擬輸出電壓
3	EN	使能引腳
1,4,29,30,31,32,33	DVIN	電源輸出電壓
24,25,26,27	PGND	電源地。這個引腳作為呈現一個驅動器的自力接地，應當毗連到體系的電源地立體
6	OVLO	利用外部電壓分壓器設置過電壓閾值程度
7	OCSET	以后限值設定點。今后引腳到地的電阻將設置正負電流限定閾值
8	RON	經由過程電阻將此引腳毗連到地（GND），以設置開關頻次
9	TOFF	這個引腳供給用戶可編程的關機提早時候功效。毗連到GND：無提早 毗連到VCC：20秒 懸空：10秒.
10	SS	該引腳供給用戶可編程的軟啟動功效。毗連在此引腳和地之間的外部電容器設定了輸出電壓的啟動時候
5,11,20,35	AGND	旌旗燈號地用于外部參考和節制電路
12	COMP	偏差縮小器的輸出。凡是將一個外部電阻和電容收集毗連到該引腳與地之間，以供給環路彌補
13	FB	反應輸出。FB感到輸出電壓。將FB與毗連在輸出和接地之間的電阻分壓器毗連。FB是一個敏感節點。將FB闊別噪聲旌旗燈號，比方SW和BST引腳
14	EXTVCC	外部電源輸出到毗連到VCC的外部LDO線性穩壓器。當EXTVCC高于10V 時，此LDO從EXTVCC供給VCC電源，繞過外部NDRV LDO。此引腳的電壓不得跨越30V。不要將EXTVCC毗連到大于VIN的電壓。若是不利用，請毗連到GND
15	ISNS2	電感電流感到輸出2
16	ISNS1	電感電流感到輸出1
17	NDRV	將NDRV LDO線性穩壓器VCC的外部通行裝備驅動輸出毗連到此引腳，以毗連外部NMOS或NPN通行裝備的柵極。
19	VCC	這個引腳為IC外部模塊供給電源。必須將一個最少為4.7uF的電容從這個引腳毗連到接地
21,22,28,34	SW	切換節點。將此引腳毗連到電感的切換節點
23	BST	此引腳為高側驅動器供電，必須毗連到高于輸出電壓的電壓。此引腳與開關節點之間必須毗連最少0.1uF的高頻電容
18	NC	無收集
